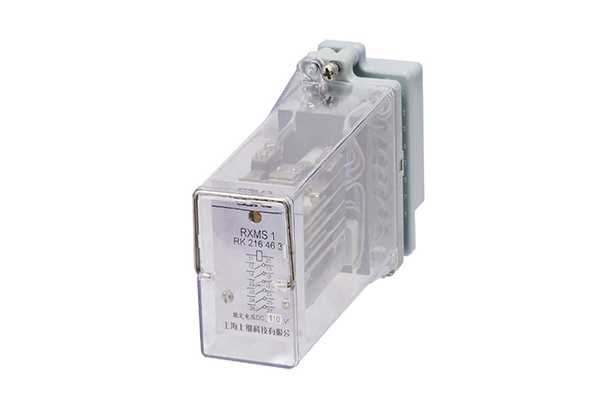

一、RXMS1型快速跳閘繼電器用途

RXMS1快速跳閘繼電器用于電力系統二次回路中作為出口跳閘用 。

二、RXMS1型快速跳閘繼電器技術參數

2.1動作電壓:<70%額定電壓 ,保持電流<80%額定電流。

2.2返回電壓: >5%額定電壓。

2.3動作時間

2.3.1功耗6.8W時動合觸點<4ms,動斷觸點<3.5ms;動合觸點<8ms,動斷觸點<7.5ms。

2.3.2功耗3.5W時動合觸點< 5.5ms,動斷觸點< 5ms。

2.3.3保持型繼電器動合觸點< 8ms。

2.4觸點長期允許通過4A電流。

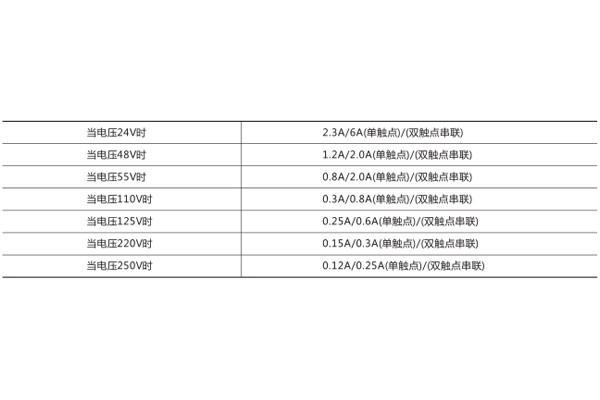

2.5觸點**斷開容量: AC; 250V時為3A(功率因數=0.4) , 250VA。

                     DC 250V時為1A(L/R=40ms時) , 30W。

2.6絕緣耐壓: 50Hz, lmin, 2?。

2.7沖擊電壓: 5kV。

2. 8能承受5-15Hz中等震級的地震波沖擊。4.9保持電流:0.5.1,2,4A。

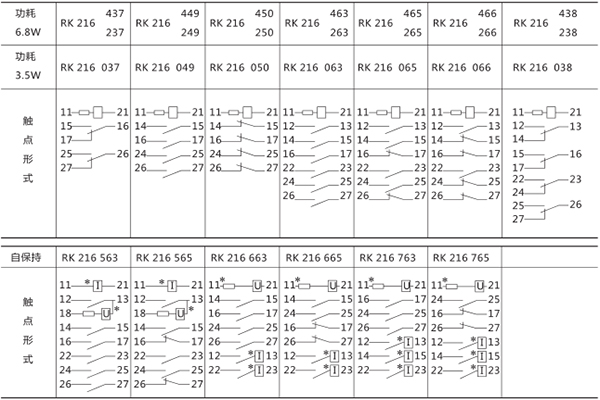

2.10觸點形式及代號。

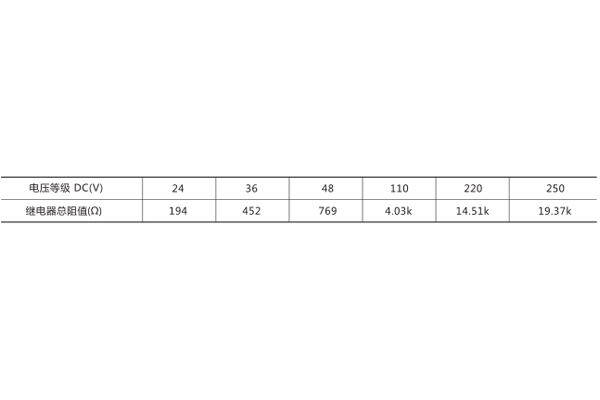

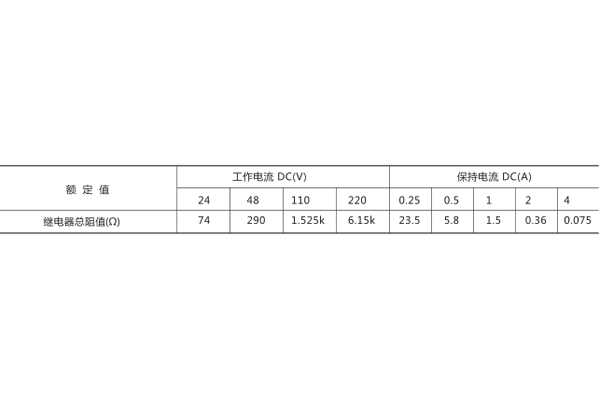

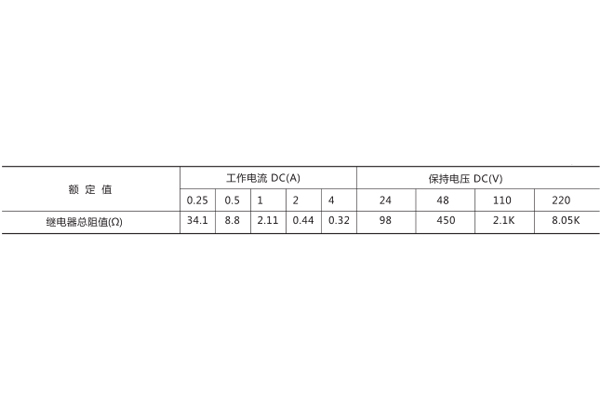

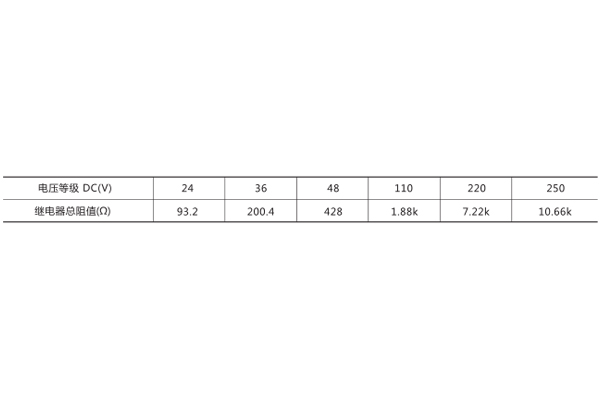

2.11額定電壓、額定電流及線國電阻

2.11.1 RK2162口口、 RK2164口口

2.11.2 RK216 0口口

2.11.3 RK216 56口口

2.11.4 RK21666口、 RK216 76口

三、RXMS1型快速跳閘繼電器特點

3.1動作快速,動作時間有3.5-4ms及5-5.5ms和7.5-8ms。

3.2 通過繼電器罩殼上的小孔拔動行鐵可以試驗觸點動作情況。

3.3繼電器可以電壓起動電流自保(最多有三個電流保持繞組)。

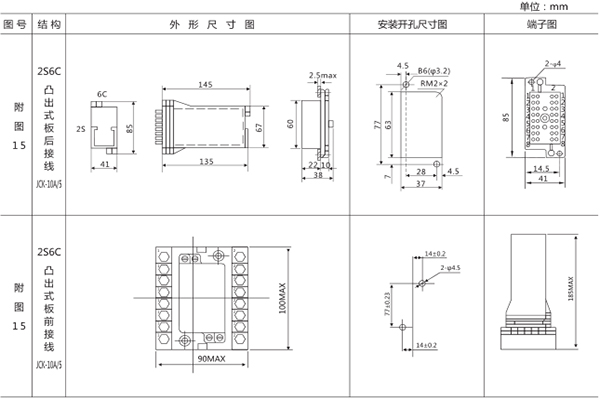

四、RXMS1型快速跳閘繼電器安裝尺寸
