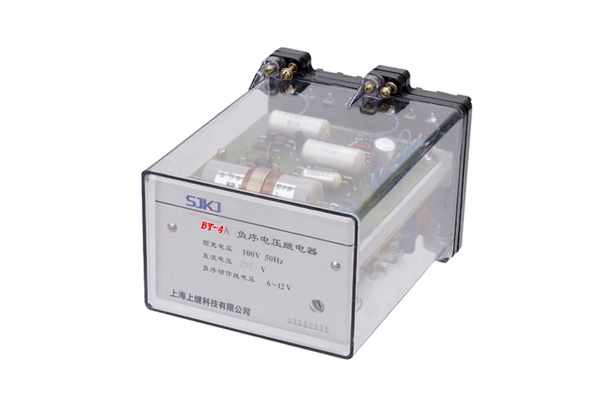

一、BY-4A電壓繼電器的用途

BY-4A電壓繼電器（以下簡稱繼電器）是一種小定值的過電壓繼電器，用于電力系統繼電器保護線路中，作為方向橫差保護的閉鎖元件。

二、BY-4A電壓繼電器的原理

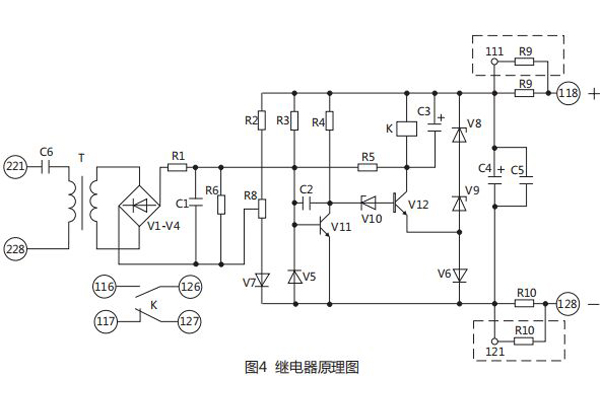

繼電器由電壓互感器、整流濾波及觸發回路、執行元件等環節組成。在正常情況下，繼電器輸入電壓接近于零，執行元件（小中間繼電 器）不動作。當所加交流電壓高于繼電器整定值時，觸發器翻轉，中間繼電器動作，使動合觸點閉合，動斷觸點斷開，完成了繼電器的作用。 繼電器原理見圖4。

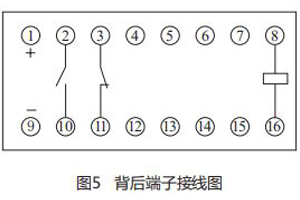

三、BY-4A電壓繼電器的接線圖

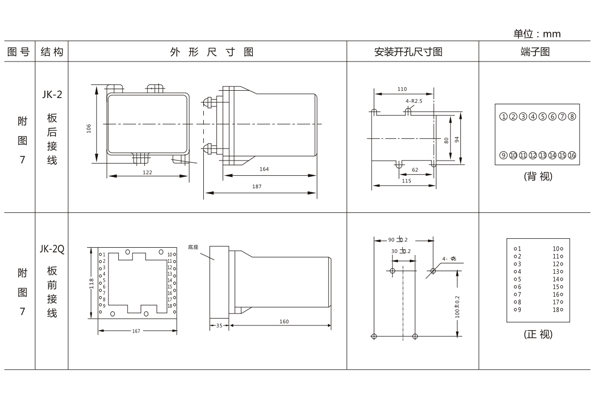

四、BY-4A電壓繼電器的開孔尺寸

BY-4A采用JK-2殼體，如圖所示
