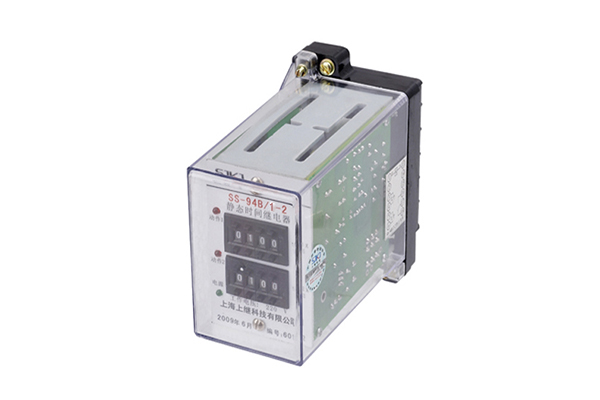

一、SS-94B/1-2時間繼電器

結構特點：

SS-94B/1-2時間繼電器采用A11K、 A11H、 A11Q、 JK-1、 JK-1Q殼體,外形尺寸、安裝尺寸見本手冊附錄?？煞奖愕馗淖冋ㄖ?拔出機芯,可方便地進行維修。整定值采用數碼撥盤整定,采用晶體振蕩器減小了誤差。增加了時間補償預置電路,對于極短的延時值具有極高的精度。

二、SS-94B/1-2時間繼電器

概述：

SS-94B/1-2時間繼電器用于電力系統二次回路的繼電保護及自動控制中,作為延時元件,使被控元件達到所需延時,以實現保護的選擇性配合, 保護電力系統安全可靠運行。

三、SS-94B/1-2時間繼電器

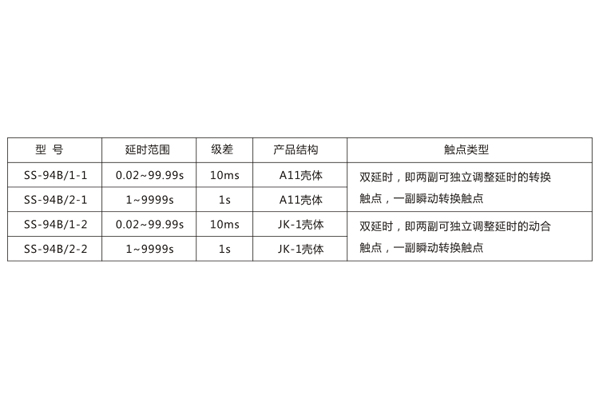

主要技術參數：


四、SS-94B/1-2時間繼電器

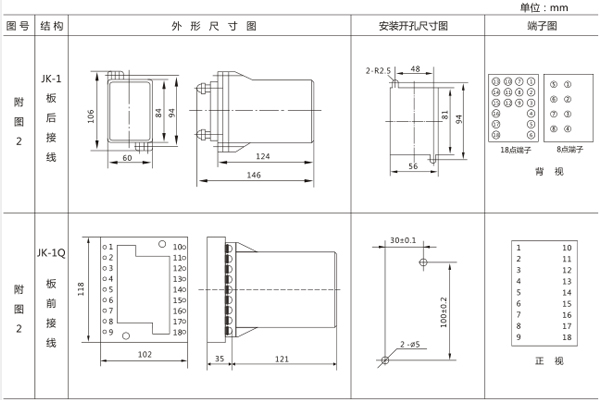

外形及開孔尺寸：


五、SS-94B/1-2時間繼電器

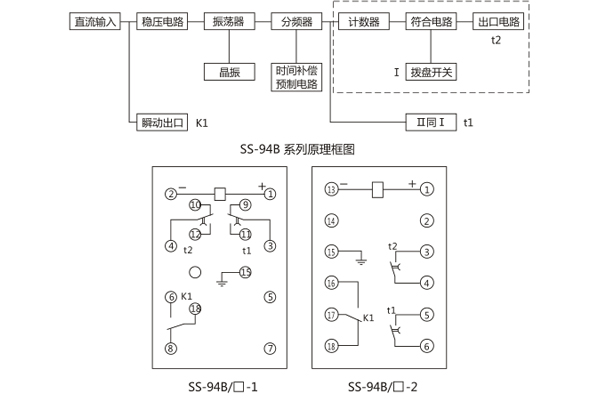

工作原理及接線圖：


上海上繼科技有限公司（專注時間繼電器生產廠家）銷售熱線：021-57233089 QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權}
