SJP-500微機綜合保護裝置產品介紹

一、SJP-500微機綜合保護裝置 產品概述

1.1應用范圍

SJP : 500系列微機保護裝置是我公司推出的集簡易測量、控制、通訊于一體的一 種經濟 型保護裝置:針對配網終端配電室量身定做，以三段式電流保護為核心，配備電網參數、監視及采集功能，可省掉傳統的電流表、電壓表、功率表、頻率表等，并可通過通訊I將測量數據及保護信息遠傳上位機，真正實現配網自動化;裝置根據配網供電的特性，在裝置內集成了多種保護功能，本裝置**的優點尺寸小，不僅可安裝于普通環網柜也可方便安裝在各種充氣柜，起到二次回路保護。大大提高了裝置的使用靈活性為用戶節約了成本，本裝置尤其適用于I0KV以下電壓等級的配網供電終端。

1.2保護功能及配置

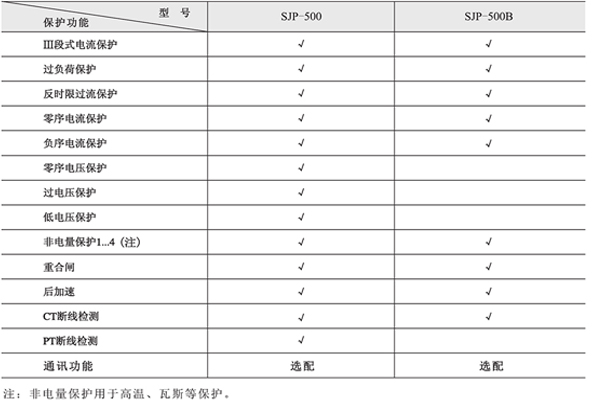

SJP-500系列保護適用于線路保護、電容出線保護、廠用變保護。針對被保護設備及保護要求的不同，SJP-500系列保護的型號和功能配置如下；

   二、SJP-500微機綜合保護裝置 產品參數

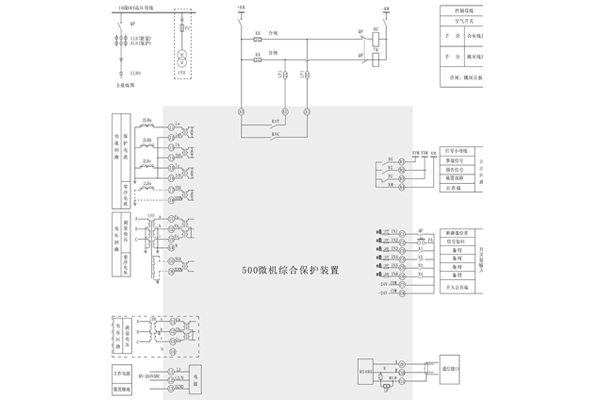

     1.1  500接線原理圖（廠用變保護）

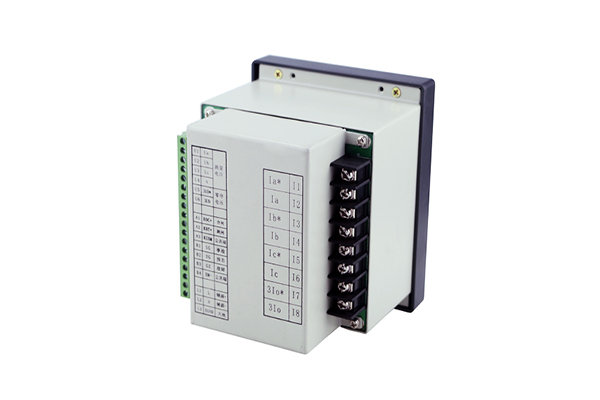

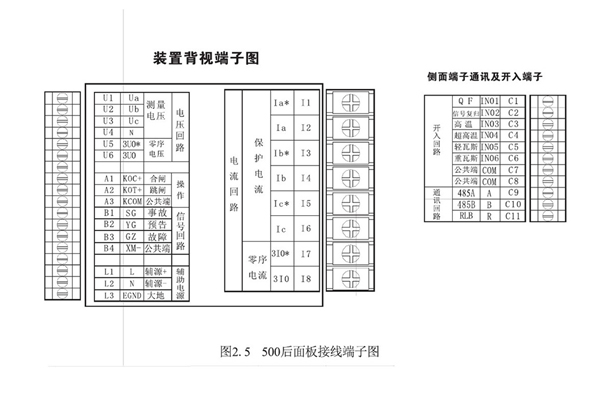

 1.2 500后面板端子圖

端子說明：

      11-I8端了為電流端子，其中11-I6端 了為保護電流輸入端了，當保護采用兩相式保護時，I3. 14懸空. I7、I8端了為零序電流輸入端子，帶*號為同名端，接線時請注意。

      UI- U6端子為電壓回路端子，其中U1 U4為測量電壓輸入，如V/V接線方式，U4端子可以懸空。U5 U6編子為零序電壓輸入端子。

      A1-A3端子為跳合閘出口端子，Al KOC+為合閘觸點，A2 KOT+為跳閘觸點，A3為公共端KCOM.

      BI- B4端子為開出回路端子，BI為預告信號開出常開點: B2為事故信號開出常開點: B3為裝置故障信號開出點，為常閉點，裝置有故障或失電時報警，正常運行開點。B4為公共端XM。

      L1L3端予為輔助電源回路端子，L1. L2為電源輸入， L3接大地實際使用時L3端子應可靠接地,提高裝置抗干擾能力。

      C1-CI1端子為開入量與通訊端子，C1為IN01新路器位置判斷點，控制微機合分位燈，開點為綠燈，閉點為紅燈: C2為信號復歸開入接點: C3為IN03在高溫保護開放時用作高溫輸入信號: C4為IN04在超高溫保護開放時用作超高溫開入接點: C5為IN0S輕 瓦斯開入接點: C6為IN06重瓦斯開入接點: C7,.C8為開入公共端: C9端子為485通訊回路A端口: C10端子為485通汛回路B端口，CII為485網匹配電阻。實際接入時請使用屏蔽雙絞線，提高通訊端口的抗干擾能力。

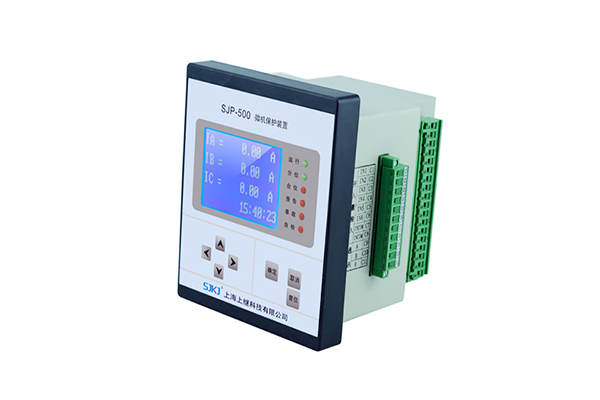

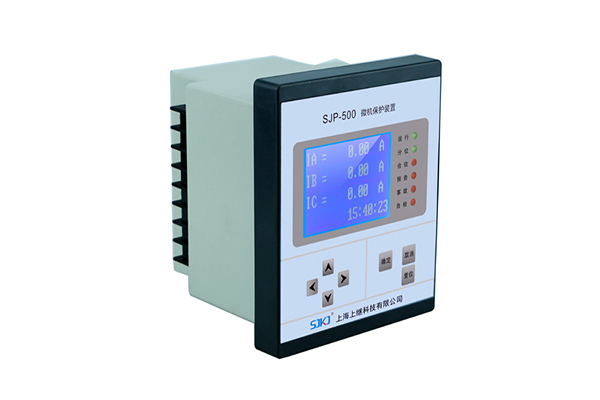

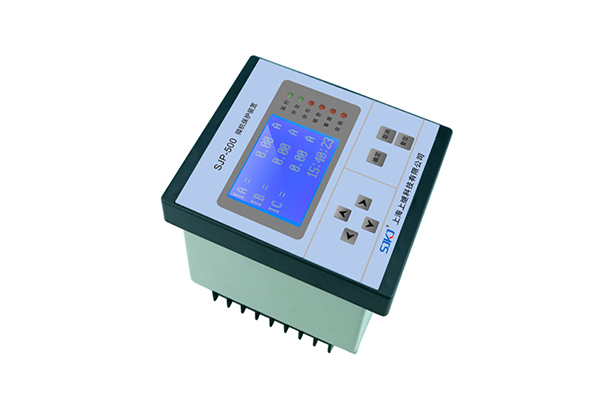

    三、SJP-500微機綜合保護裝置 產品實拍

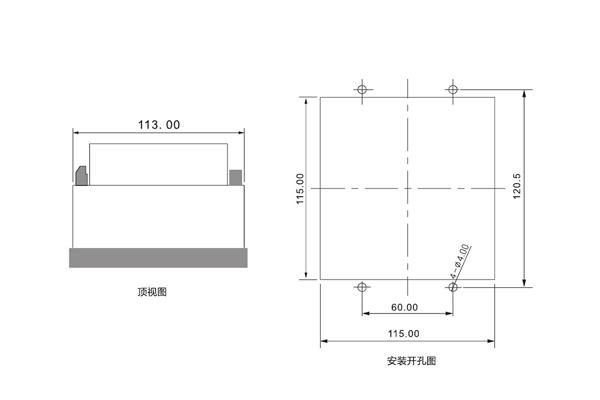

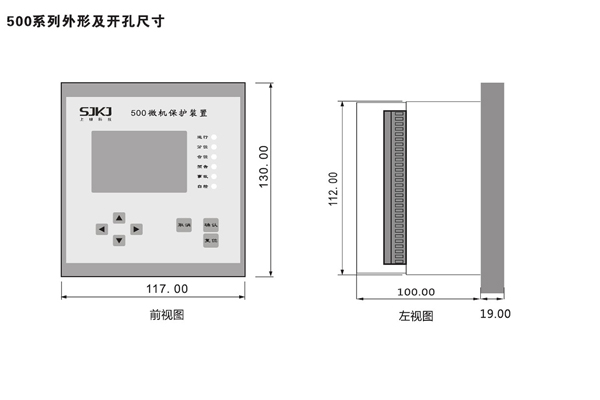

   四、SJP-500微機綜合保護裝置 產品外形及開孔尺寸
