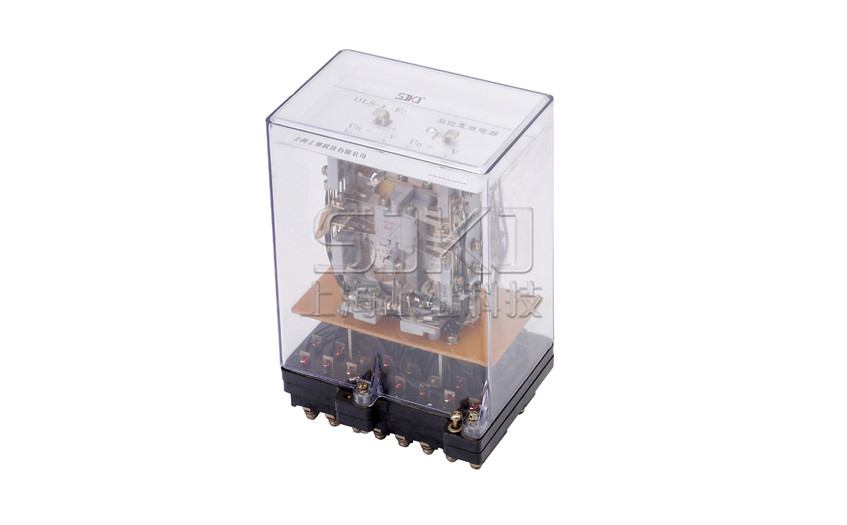

DLS-44/4-4雙位置繼電器_DLS-44/4-4繼電器_開孔尺寸圖
沖擊、同步、接地、雙位置繼電器系列
打印當前頁
發郵件給我們: 1932551438@qq.com
手機: 18930817953
DLS-44/4-4雙位置繼電器概述
DLS-44/4-4雙位置繼電器用于各種保護和自動控制裝置中 ,以實現閉鎖作用。其中DLS-41、42型用于直流回路,DLS-43、44型用于交流回路。 DLS-41、43的線圈不串觸點, DLS-42、43的線圈串觸點。
DLS-44/4-4雙位置繼電器參數
·額定電壓: DC220V、110V、48V;AC220V、110V。
·額定電流:0.25A、 0.5A、lA、2A、4A、6A。
·動作電壓:不大于額定電壓的70%。
·動作電流:不大于額定電流。
·功率消耗:直流不大于7W;交流不大于15VA。
·介質強度
產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間,以及線圈電路對觸點電路之間,應能承受2kV(有效值),50Hz的交流試驗電壓歷時1min的試驗 ,而無絕緣擊穿或閃絡現象。
·觸點性能
產品觸點應能斷開電壓不超過250V,電流不超過1A,容量為50W的直流有感負荷電路(時間常數為5±75ms),或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1)5000次。
DLS-44/4-4雙位置繼電器內部連接線
DLS-44/4-4雙位置繼電器外形尺寸
